Pneumatischer CO₂- oder elektrischer 24-V-Antrieb für Öffnungskuppeln für den natürlichen Rauch- und Wärmeabzug. Wir stimmen Ausführung, Steuerung und benötigte Ausrüstung auf die Anforderungen Ihrer Anlage ab.
Für Neubau, Sanierung oder Überprüfung bestehender Anlagen.
Beispiel einer Öffnungskuppel aus dem NODT-II-Programm.
Zwei AntriebsartenPneumatisch (CO₂) und elektrisch (24 V)
Auswahl gemäß ProjektKuppel, Aufsetzkranz, Antrieb und Steuerung als aufeinander abgestimmte Einheit
Unterstützung nach der InstallationInspektionen, Wartung und Service der Mechanismen
Vorgestelltes System NODT II
Pneumatischer oder elektrischer Antrieb?
Beide öffnen die Kuppel zur natürlichen Rauchableitung. Aktivierungsmethode, Steuerung und tägliche Belüftung werden für jede individuelle Installation aufeinander abgestimmt.
Pneumatische Öffnung
CO₂-Antrieb
Der Öffnungsmechanismus nutzt Treibgas aus einer Gasflasche. Für die pneumatische Öffnung selbst wird kein Strom benötigt; die Betätigungsmethode und weitere Anschlüsse sind Teil der Systemauswahl.
Beschriebene AusführungNODT II mit einem Öffnungswinkel von 140°.
AktivierungVerschiedene Ventilvarianten, thermische Aktivierung ebenfalls in der Broschüre.
Tägliche BelüftungOptionaler Zusatzmotor oder Pneumatikzylinder für die Belüftung.
Die Kuppel wird elektrisch geöffnet. Steuerung, Stromversorgung und Anschluss an die Rauchabzugsöffnung müssen mit den Projektanforderungen abgestimmt werden.
Beschriebene AusführungNODT II mit einem Öffnungswinkel von 140°.
BedienungElektrisches Öffnen und Schließen über eine entsprechende Steuerung.
Tägliche BelüftungMit geeigneter Konstruktion und abgestimmter Steuerungsmethode möglich.
Die Daten beschreiben das NODT II-Programm in der Broschüre. Vor der Bestellung bestätigen wir die Eigenschaften und die Ausstattung der jeweiligen Konfiguration.
Der Antrieb ist noch nicht festgelegt? Beginnen Sie mit der Objektbeschreibung und den Ihnen bereits bekannten Projektanforderungen.
Informationen für den Planer
Zwei Antriebsausführungen, festgelegte Systemauslegung.
Katalogklassifizierungen der beschriebenen NODT II-Systeme
Merkmale der beschriebenen Konstruktion
Pneumatisches NODT II
Elektrisches NODT II
Antrieb
CO₂, Öffnungs-/Schließventil
24 V
Katalogöffnungswinkel
140°
140°
Windlast
WL 1500
WL 1500
Schneelast
SL 750
SL 750 oder SL 500, je nach Ausführung
Niedrige Temperatur
T(0)
T(0)
Öffnungssicherheit
RE 50
RE 1000
Hitzebeständigkeit
B300
B300
Brandverhalten
E
E
Auf kleineren Bildschirmen können Sie die Tabelle nach links oder rechts scrollen, um alle Daten anzuzeigen.
Die Klassifizierungen gelten für dokumentierte Konfigurationen, nicht für jedes Produkt mit demselben Motor. Eignung für das Gebäude, erforderliche aerodynamische Fläche Aa, Abmessungen, Antrieb und Aufsetzkranz werden durch die Auslegungslösung und Dokumentation des gewählten Systems bestätigt.
Pneumatische Öffnung mit CO₂
Das gespeicherte Gas ermöglicht die Brandöffnung ohne elektrische Versorgung des Antriebs. Die Auslösemethode wird durch die Steuerung und die entsprechende Thermoampulle bestimmt. Die tägliche Belüftung kann als Zusatzfunktion mit einem separaten elektrischen oder pneumatischen Antrieb realisiert werden.
Elektrische Öffnung
Der 24-V-Antrieb ist mit der entsprechenden Steuereinheit, Aktivierung und Stromversorgung verbunden. Der Katalog für das beschriebene System gibt eine Öffnungszeit von unter 60 Sekunden an. Stromversorgung, Rückkopplung und Lüftungssteuerung sind Bestandteil der gewählten Systemlösung.
Daten gemäß POS-Plastika-Programm und Katalog „Lichtkuppeln und Lichtbänder“, Ausgabe 2026. Die endgültigen Abmessungen, die Zusammensetzung, die Ausstattung und die zugehörige Dokumentation werden im Angebot bestätigt.
Zwei unterschiedliche Aufgaben
Rauchabzug im Brandfall und tägliche Lüftung
Der Rauchabzug dient dem natürlichen Rauch- und Wärmeabzug im Brandfall. Die tägliche Belüftung gewährleistet den Luftaustausch bei normaler Raumnutzung.
Dieselbe Öffnung kann mit der entsprechenden Ausrüstung beide Aufgaben erfüllen, jedoch stellt ein herkömmlicher Lüftungsöffner an sich kein NRWA-Gerät dar.
Elektrischer Antrieb ≠ maschineller Rauchabzug
In der 24-V-Version wird der Öffnungsmechanismus elektrisch angetrieben. Der Rauchabzug durch die geöffnete Vorrichtung erfolgt weiterhin natürlich. Die mechanische Absaugung erfolgt mittels Ventilatoren.
Geben Sie in Ihrer Anfrage bitte an, ob Sie neben dem Rauchabzug im Brandfall auch eine tägliche Belüftung benötigen.
Von der Anfrage zum Angebot
Was wir zur Systemauswahl benötigen
Falls Sie bereits eine Planung, eine Brandschutzstudie, einen Dachplan oder eine Bestandsaufnahme haben, senden Sie uns bitte den entsprechenden Teil der Dokumentation.
01 / ANLAGE
Projekt und Zweck
Standort, Zweck der Anlage, Neubau oder Sanierung und Beschreibung des Bedarfs. Ergänzen Sie die bekannten Anforderungen an Rauchabzug, Aktivierung und tägliche Belüftung.
02 / ÖFFNUNGEN
Abmessungen und Ist-Zustand
Anzahl der Öffnungen, Breite und Länge mit Maßeinheit sowie Informationen zum Messgegenstand. Bei Renovierungen bitte Höhe und Zustand des Aufsetzkranzes, Fotos und die Kennzeichnung des vorhandenen Geräts hinzufügen.
03 / SYSTEM
Antrieb und Steuerung
Geplanter oder vorhandener Antrieb, Steuerzentrale und Anschlüsse. Falls noch keine Auswahl getroffen wurde, verwenden Sie bitte die Projektbeschreibung und die bereits vorhandene Dokumentation.
Die aerodynamische Fläche Aa entspricht nicht einfach Breite × Länge der Öffnung. Falls im Projekt gefordert, geben Sie bitte den erforderlichen Wert an. Die Eignung wird anhand der spezifischen Zusammensetzung von Gerät, Aufsetzkranz und Öffnung geprüft.
Details und Platzierung
Beispiele für Geräte und Mechanismen
Klicken Sie, um die Fotos zu vergrößern. Ausstattung und Design können je nach bestelltem Set variieren.

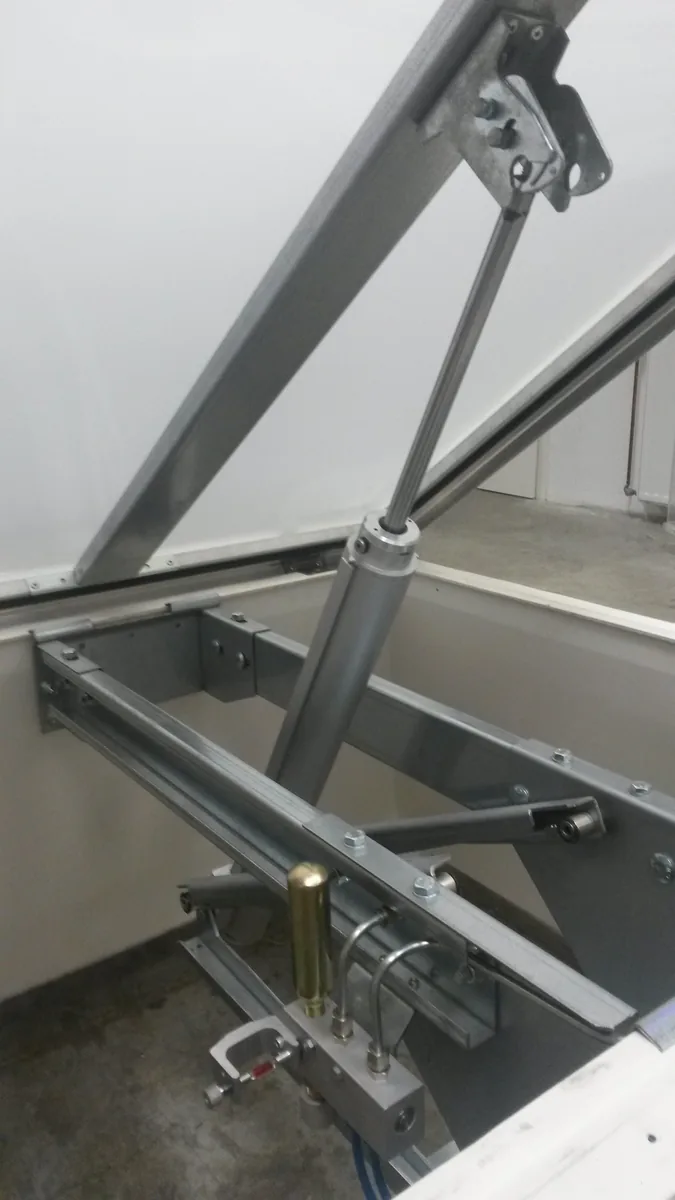

Detail des pneumatischen Öffnungsmechanismus.

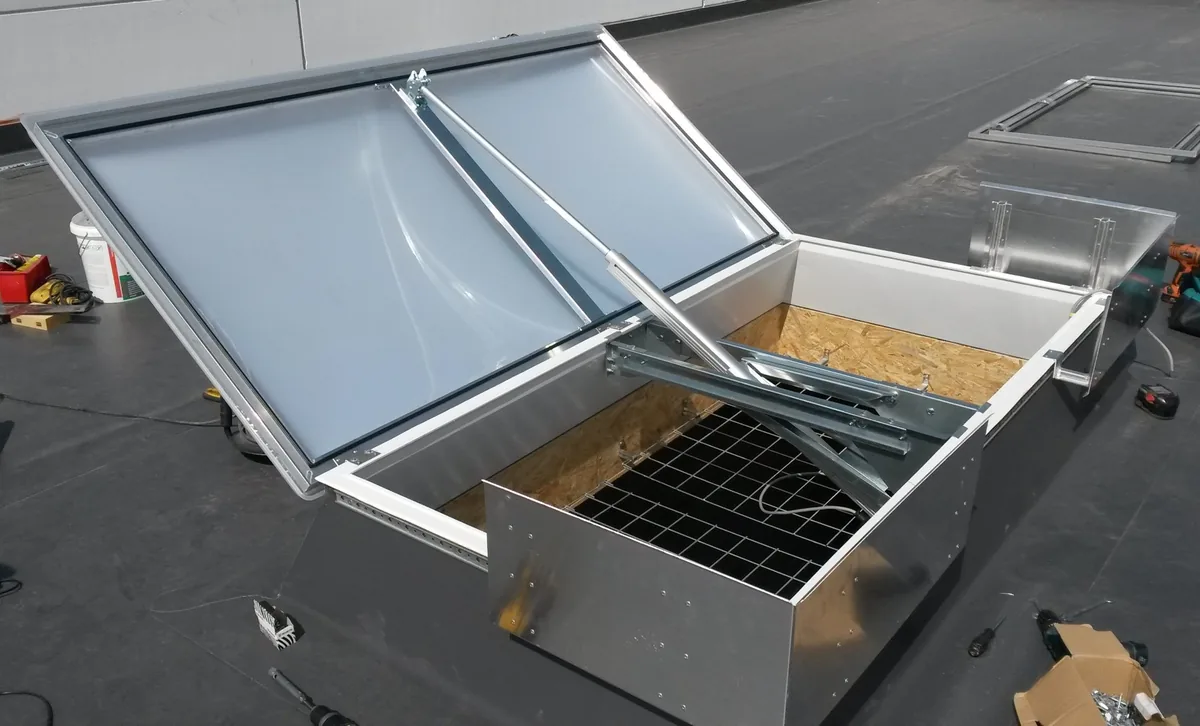

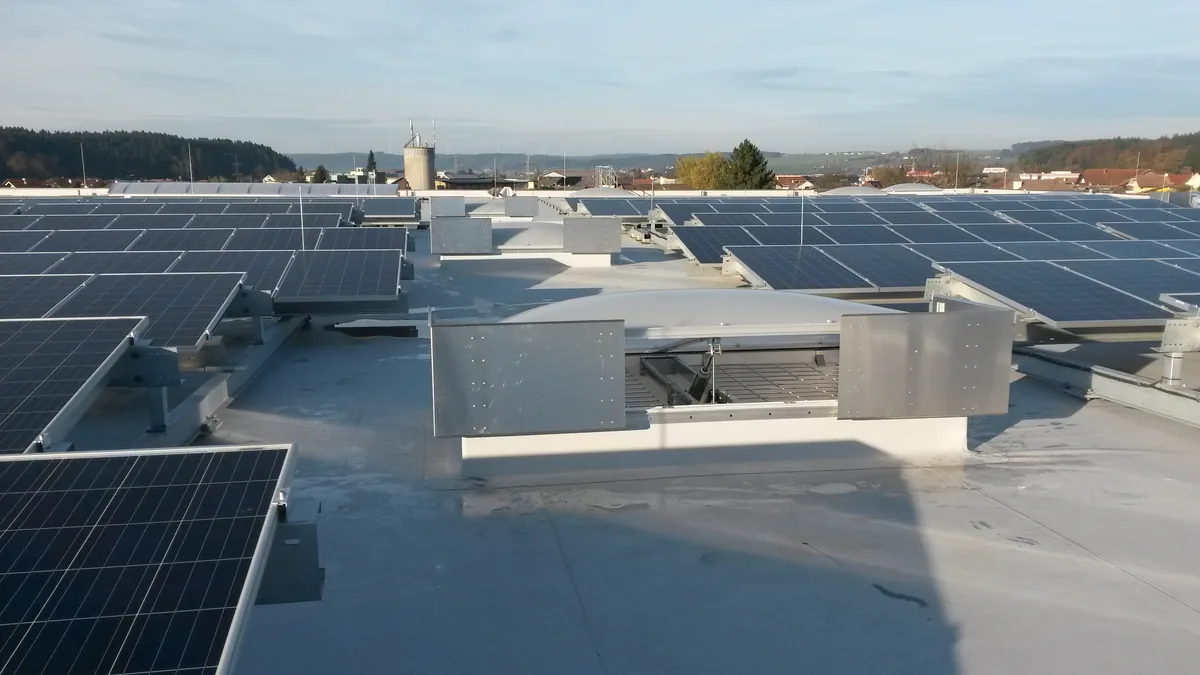

Beispiel des Öffnungsmechanismus; das Foto gibt weder Modell noch Ansteuerungsspannung an.Beispiel für die Platzierung der Kuppel auf dem Dach neben Solarmodulen.
Installation und Steuerung
Aufsetzkranz und freie Öffnung sind Teil der Auswahl.

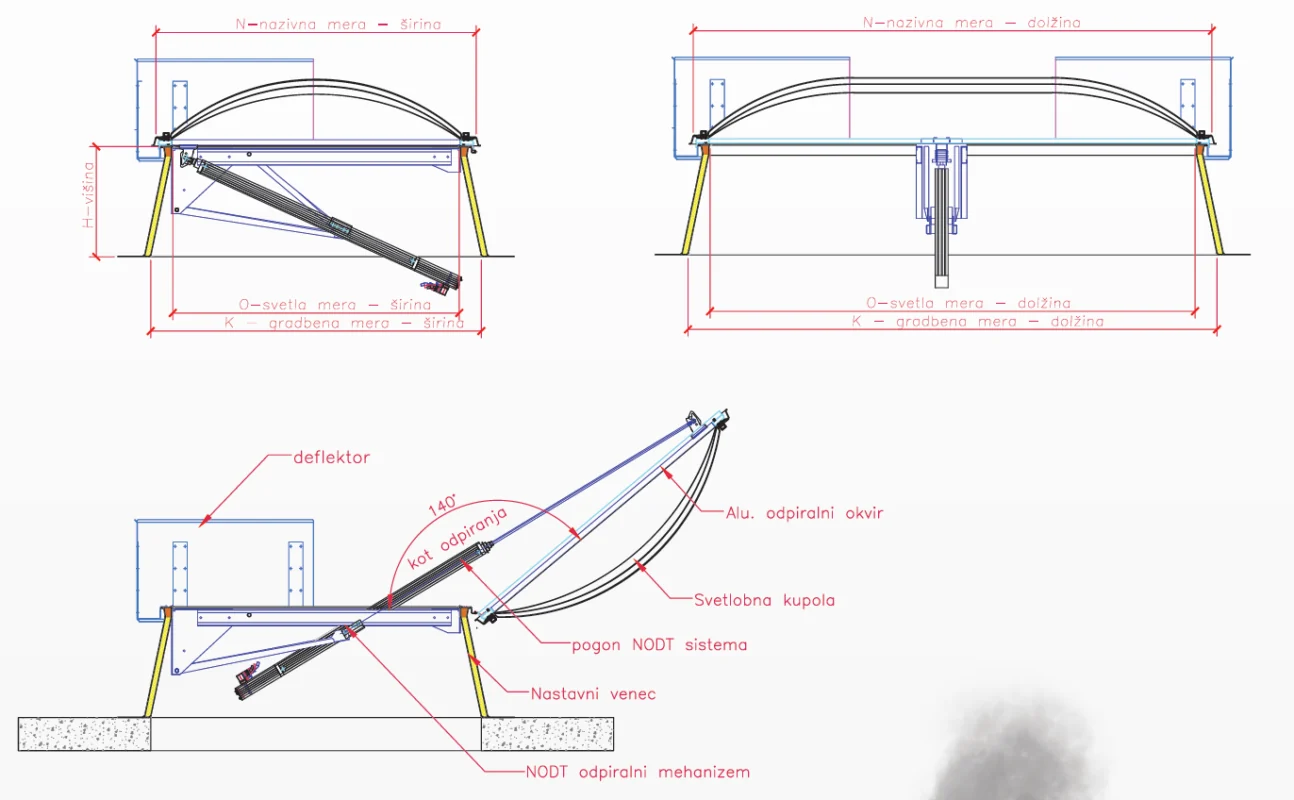

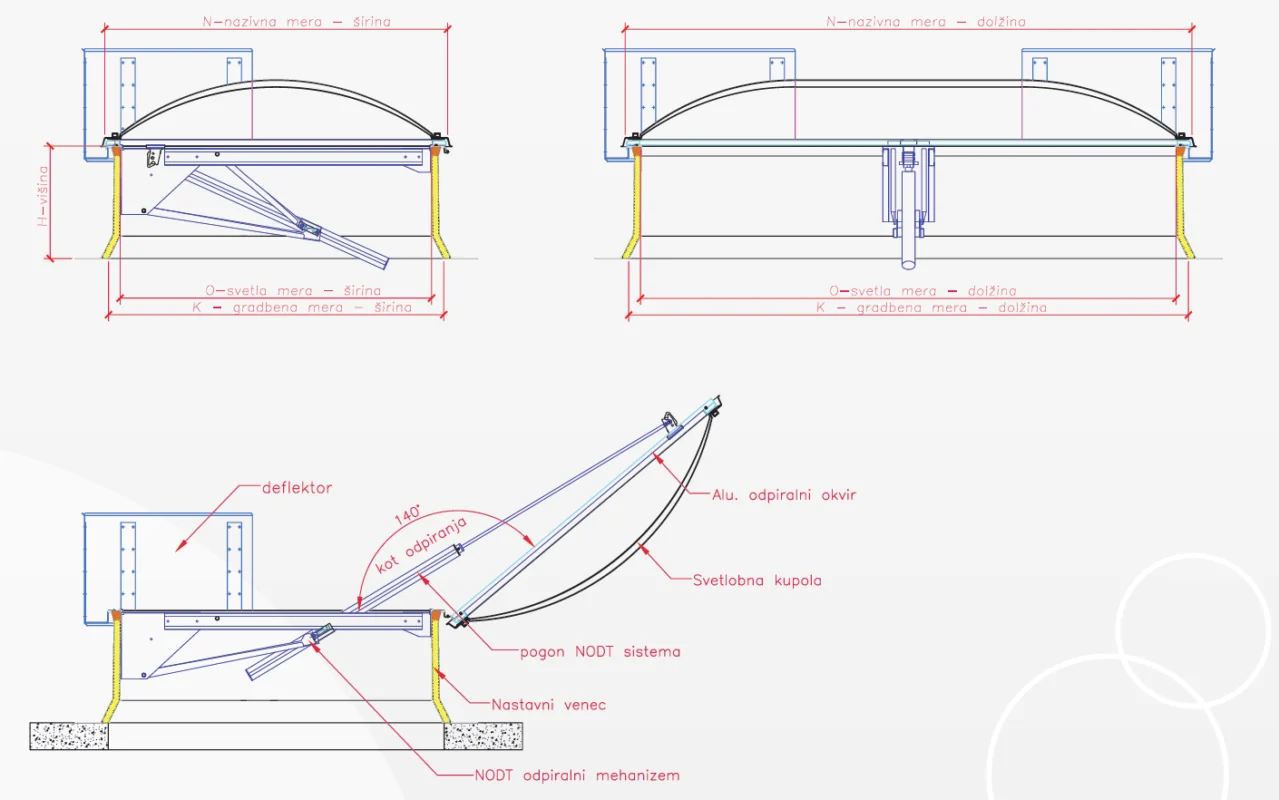

Schematische Installation des NRWA-Systems auf einem konischen Standard-Aufsetzkranz.Schematische Installation des NRWA-Systems auf einem KNICK-Aufsetzkranz.
Die Änderung der Aufsetzkranzform verändert das Verhältnis zwischen Konstruktions-, lichten und Nennmaßen. Die geometrische Fläche der Öffnung Ag und die aerodynamische Fläche Aa sind nicht identisch. Daher wird das Gerät nicht allein anhand der äußeren Abmessungen der Kuppel ausgewählt.

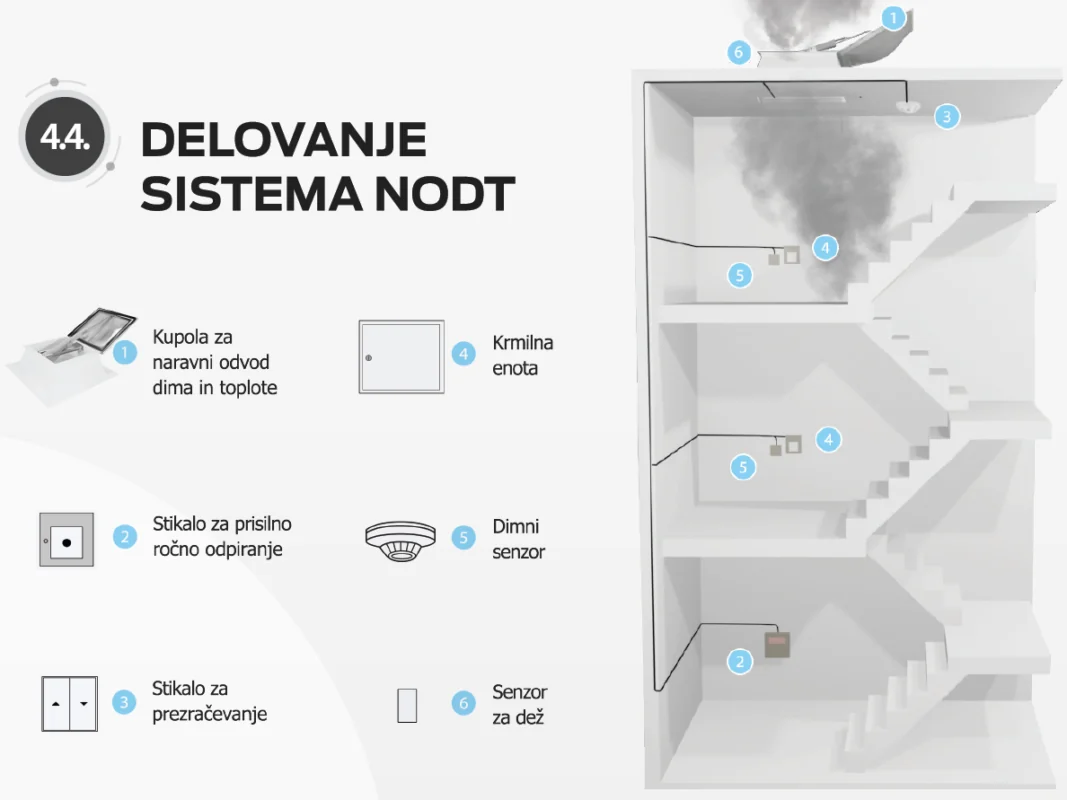

Anschlussdiagramm für Beleuchtungselement, Steuereinheit, Sensoren und NRWA-Steuerung.
Technische Grundlagen
Broschüre und Auswahldokumentation
Wir ergänzen die Programmübersicht um die technischen Daten des jeweiligen Geräts und die Anforderungen Ihres Projekts.
Leistungserklärung, Geräteklassen, aerodynamisch wirksame Fläche Aa sowie Anweisungen für Installation, Verwendung und Wartung. Wir prüfen die Eigenschaften der vereinbarten Zusammenstellung.
EN 12101-2 befasst sich mit Geräten für natürlichen Rauch- und Wärmeabzug. Standardumfang bei SIST ↗
Die Broschüre enthält Informationen zum vorgestellten Programm; sie ersetzt nicht die Dokumentation für die konkrete, bestellte Ausführung.
Link zum Shop
Kuppeln im Shop, NRWA-System gemäß Angebot
Sie können die Standardkuppeln im Shop besichtigen. Die vollständige Anlage für den Rauch- und Wärmeabzug wird separat abgestimmt.
Bei den unten aufgeführten Standard-Lichtkuppeln ist kein NRWA-Antrieb angegeben. Der Preis entspricht daher nicht dem Preis des Systems mit Brandschutzöffnung und -steuerung.
Eine Übersicht über Materialien, Abmessungen und gängige Öffnungsarten finden Sie auf der Oberlichtseite.
Anfrage erstellen
Beschreiben Sie Ihr Projekt
Der ausgewählte Zweck und Antrieb werden in das Formular übernommen. Fügen Sie dort eine Bedarfsbeschreibung und bekannte Informationen hinzu; Pläne und Fotos können per E-Mail gesendet werden.
Sie können auch ohne Auswahl eines Antriebs fortfahren.
Wir bieten Inspektionen und Service für Rauch- und Wärmeabzugsanlagen an, einschließlich der Prüfung, ob Komponenten durch geeignete Originalteile ersetzt werden können.
Bitte senden Sie uns die Gerätebezeichnung, ein Foto, den Standort und eine Beschreibung Ihres Anliegens. Wir stimmen dann den Umfang der Inspektion, die Verfügbarkeit von Ersatzteilen und den Termin für Ihre Anlage ab.
Gerätedaten vorbereiten
Die Daten vom Typenschild, die Dokumentation der bestehenden Anlage und der Bericht über die letzte Wartung sind hilfreich. Bei einer neuen Anlage beachten Sie bitte die Bedienungsanleitung und den Wartungsplan.
Die spezielle Glasöffnungsversion kombiniert Tageslicht mit der geplanten Brandschutzfunktion. Antriebskonfiguration, Öffnungswinkel und Abmessungen werden projektbezogen festgelegt.
Für größere Dachflächen können wir spezielle Öffnungselemente oder eine Doppelklappe integrieren. Verschiedene Antriebe und Aktivierungsmethoden stehen für die tägliche Lüftung und die Brandschutzöffnung zur Verfügung.
Für den Service bereiten Sie bitte den Systemcode, die Abmessungen, den Antriebstyp, die Fehlerbeschreibung und die verfügbare Dokumentation vor. Umfang und Häufigkeit der Inspektionen richten sich nach den Herstellerangaben, den Anforderungen der Anlage und der tatsächlich installierten Ausrüstung.
Häufige Fragen
Vor der Auswahl einer NRWA-Anlage
Von der Öffnungsmethode bis zu Daten für Angebot und Support bestehender Geräte.
Was bedeutet NRWA?
NRWA steht für natürliche Rauch- und Wärmeabzugsanlage. Rauch und heiße Gase werden durch dafür vorgesehene Öffnungen abgeführt. Eine Lichtkuppel kann Teil eines solchen Systems sein, sofern Gerät, Antrieb und weitere Komponenten projektbezogen ausgewählt werden.
Ist ein 24-V-Antrieb eine mechanische Rauchableitung?
Nein. Bei der beschriebenen Konstruktion öffnet ein Elektromotor die Kuppel; der Rauch wird dann auf natürliche Weise abgeführt. Die mechanische Rauchableitung erfolgt mittels Ventilatoren. Auf dieser Seite stellen wir Geräte zur natürlichen Rauch- und Wärmeabsaugung vor.
Kann ich NRWA auch zur Tageslüftung nutzen?
Mit der entsprechenden Konstruktion ja. Für das pneumatische System bietet die Broschüre zusätzliche Ausrüstung für die Tageslüftung; bei der 24-V-Ausführung ist die Nutzung zur Belüftung ebenfalls möglich. Die benötigten Funktionen und die Steuerung müssen für das gewählte System aufeinander abgestimmt werden.
Ist NRWA in einer Standardkuppel aus dem Sortiment enthalten?
Der NRWA-Antrieb ist in den Beschreibungen der zugehörigen Standardkuppeln nicht aufgeführt. Deren Preise entsprechen daher nicht dem Preis der gesamten NRWA-Anlage. Für den Rauchabzug im Brandfall senden Sie uns bitte die Projektanforderungen, damit wir Kuppel, Aufsetzkranz, Antrieb und Steuerung aufeinander abstimmen können.
Welche Abmessungen benötigen Sie für ein Angebot?
Breite und Länge mit Maßeinheit sowie Angabe der gemessenen Maße: Bauöffnung, lichte Öffnung oder Außenmaß der Abdeckung. Bei einer Sanierung fügen Sie bitte ein Foto und Informationen zum bestehenden System bei. Falls im Projekt eine aerodynamische Fläche Aa gefordert ist, geben Sie diese ebenfalls an.
Welche Unterlagen prüfen wir vor der Bestellung?
Für das ausgewählte Gerät und die Baugruppe prüfen wir die Leistungsbeschreibung, die technischen Daten sowie die Anweisungen für Installation, Gebrauch und Wartung. Wir gleichen die erforderlichen Klassen, die aerodynamische Fläche, die Auslösung und die Steuerung mit den Projektdaten ab. Die Broschüre dient der Programmübersicht und ersetzt nicht die Dokumentation der jeweiligen Baugruppe.
Bieten Sie auch Serviceleistungen für bestehende Anlagen an?
Unser Angebot umfasst Inspektionen, Wartung und Service von Rauch- und Wärmeabzugsanlagen. Um die Serviceoptionen zu prüfen, senden Sie uns bitte Fotos, die Gerätebezeichnung, den Standort und eine Beschreibung des Problems. Wir ermitteln den Arbeitsumfang und die passenden Ersatzteile für das jeweilige System.
Nächster Schritt
Senden Sie uns Ihre Projektanforderungen oder Bedarfsbeschreibung.
Wir prüfen die passende Zusammensetzung und erstellen Ihnen ein Angebot für Ihre Anlage.
