Segmentni svetlobni trakovi
Modularni enoslojni ali dvoslojni elementi iz akrilnega oziroma polikarbonatnega stekla. Dolžino sestavimo s srednjimi in prilagojenimi končnimi elementi.
Sestava in standardne mere →
Proizvodnja · dnevna svetloba · večje strehe
Svetlobni trakovi
za svetle in uporabne hale.
Segmentne in ločne rešitve za naravno osvetlitev proizvodnih, skladiščnih in poslovnih prostorov. Mere, polnilo, nastavne vence ter prezračevanje ali odvod dima uskladimo z vašim objektom.
Segmentni ali ločnidve zasnovi svetlobnega traku
1–6 m odprtinekataloški razpon širine ločnih trakov
Osvetlitev + odpiranjepo namenu in zahtevah objekta
Od prostora do rešitve
Kateri trak ustreza vaši strehi?
Ločni svetlobni trakovi
Aluminijasta konstrukcija s termično ločenimi profili in celičnim polikarbonatnim polnilom. Rešitev za širše odprtine in večje sklenjene svetlobne površine.
Konstrukcija in primerjava polnil →Pri izbiri upoštevamo ravno ali dvokapno streho, konstrukcijsko odprtino, ogrevanje prostora, želeno svetlobno prepustnost, obtežbe in potrebo po odpiranju. Prezračevanje in NODT načrtujemo namensko.
PMMA ali polikarbonatno steklo

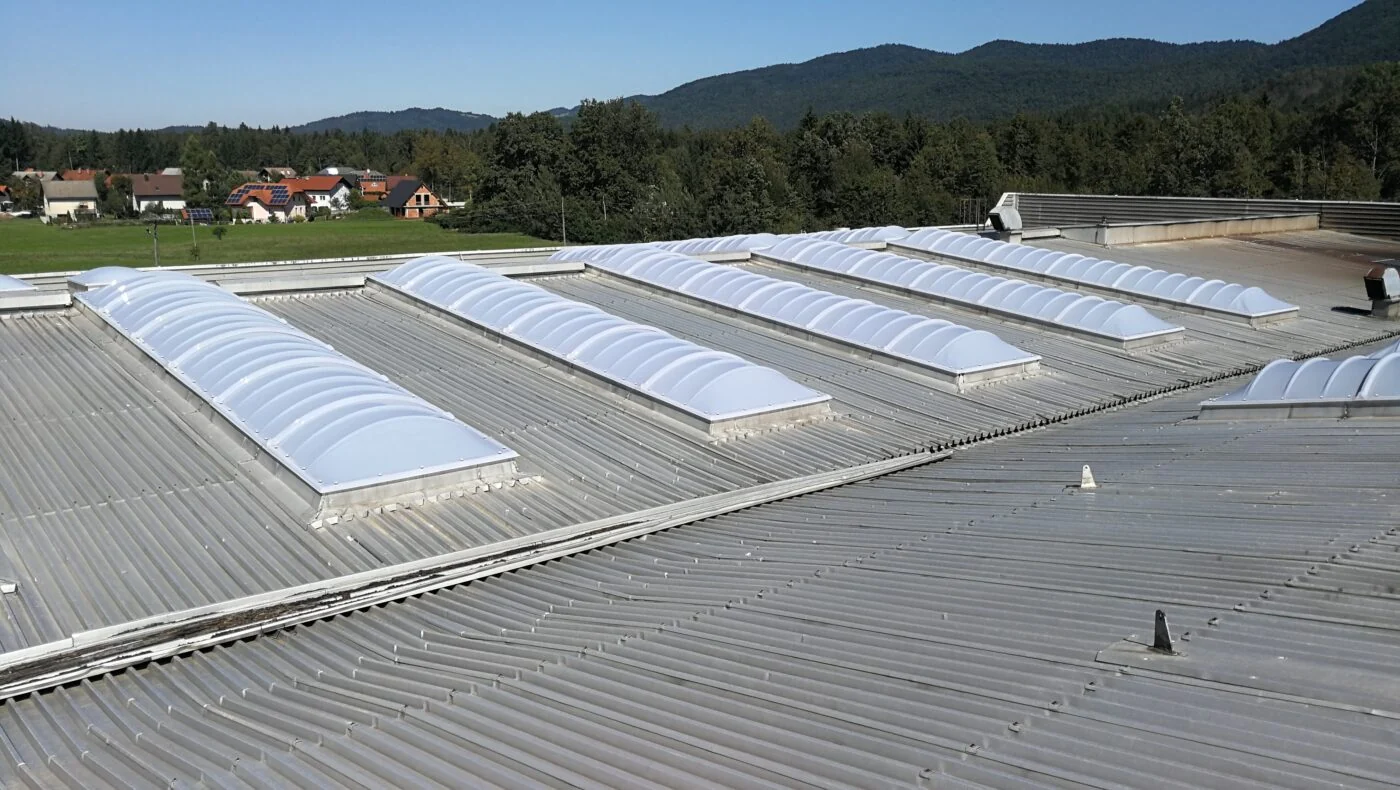

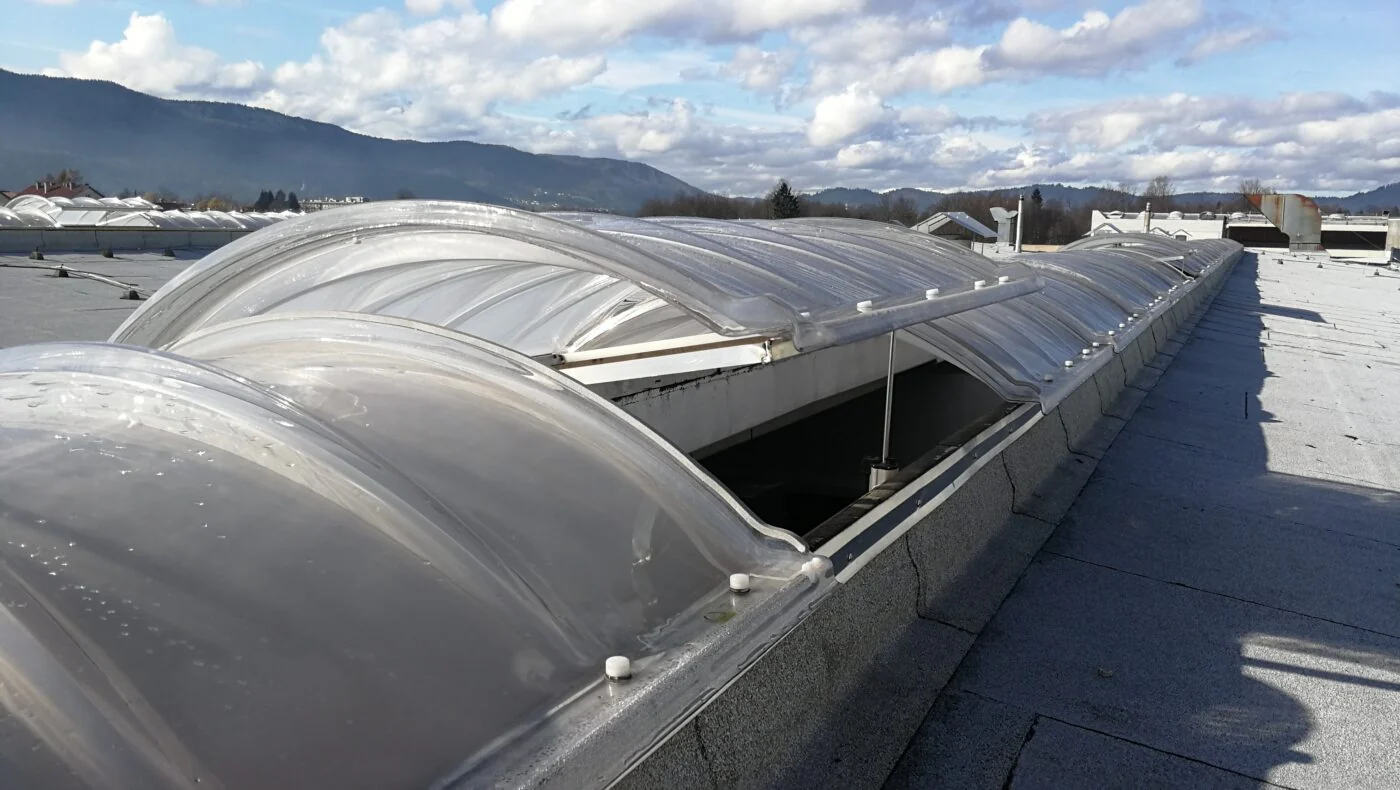

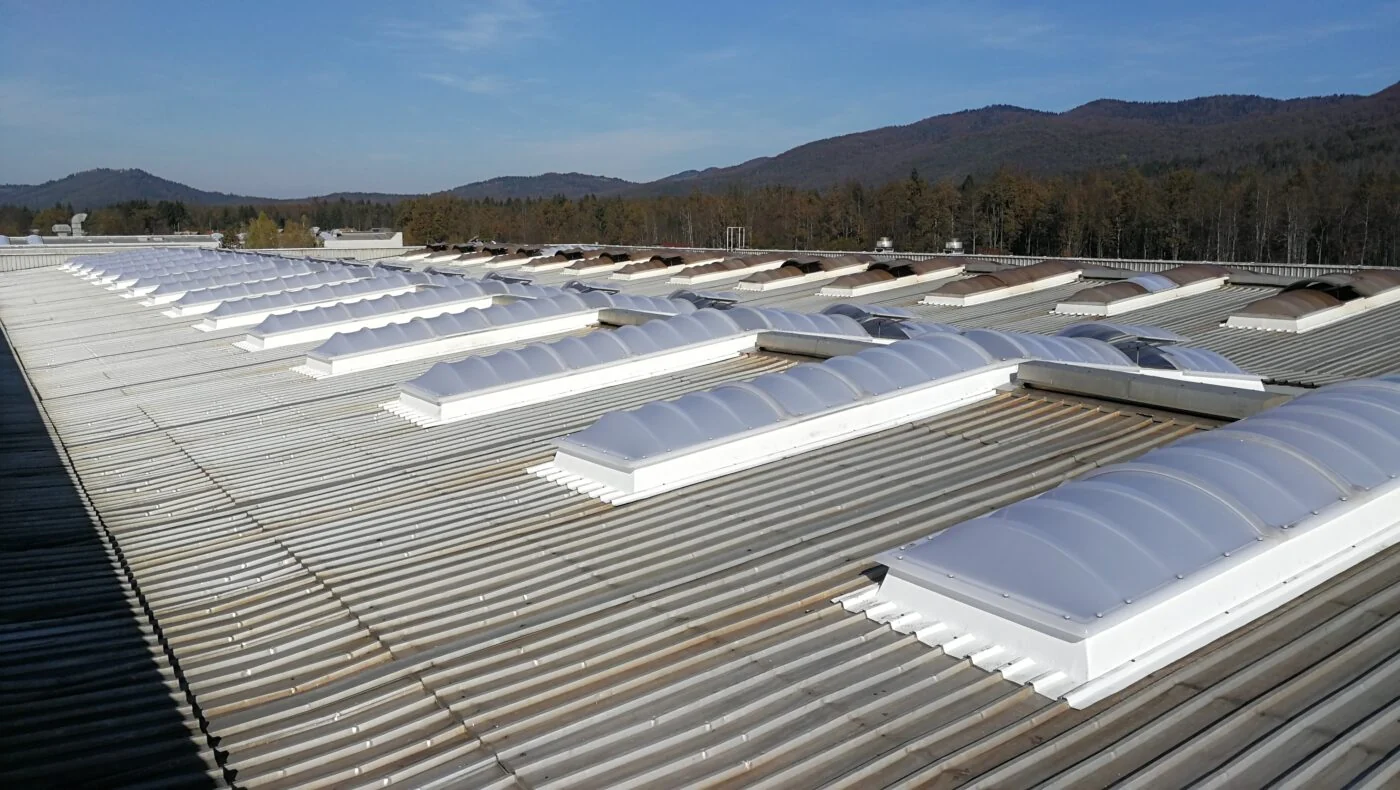

Segmentni trak: prilagodljiva modularna zasnova.
Enoslojne ali dvoslojne elemente iz akrila (PMMA) ali polikarbonatnega stekla vgradimo neposredno na nastavne vence. Srednji elementi in prilagojeni končni deli omogočajo sestavljanje skupne dolžine. Odpiralne mehanizme je mogoče dodati tudi naknadno, po preverjanju obstoječe izvedbe in združljivosti.

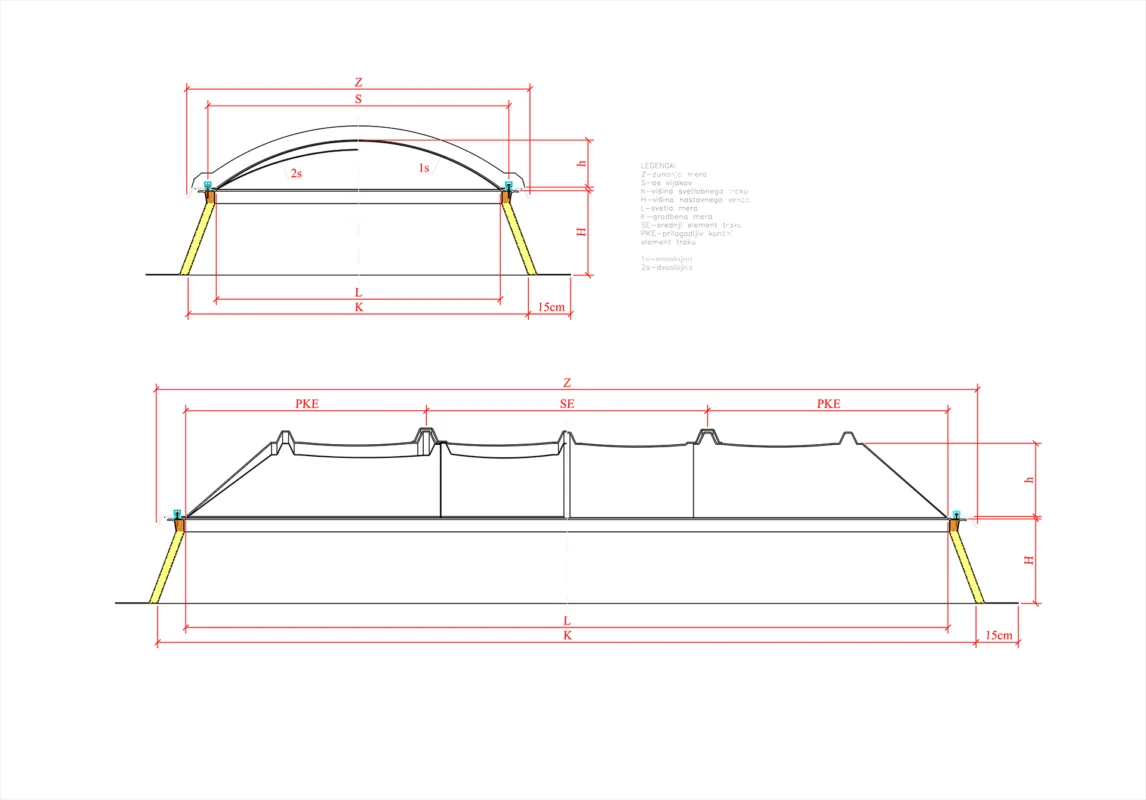

Oznake mer
L – svetla mera
K – gradbena mera
S – os vijakov
Z – zunanja mera
H – višina nastavnega venca
SE – srednji element
PKE – prilagojeni končni element
Ob povpraševanju označite merilni točki in enoto. Skupna dolžina in razpored odpiralnih delov se potrdita pred izdelavo.
Standardne mere segmentnih trakov v centimetrih
| L (cm) | K (cm) | S (cm) | Z (cm) | PKE min. (cm) | PKE maks. (cm) | SE (cm) |
|---|---|---|---|---|---|---|
| 80 | 100 | 86 | 100 | 50 | 180 | 180 |
| 100 | 120 | 106 | 120 | 50 | 180 | 180 |
| 125 | 145 | 131 | 145 | 50 | 180 | 180 |
| 150 | 170 | 156 | 170 | 50 | 180 | 180 |
| 175 | 195 | 181 | 195 | 50 | 180 | 180 |
| 200 | 220 | 206 | 220 | 50 | 180 | 180 |
| 215 | 235 | 221 | 235 | 50 | 180 | 180 |
| 225 | 245 | 231 | 245 | 50 | 180 | 180 |
Na manjšem zaslonu tabelo pomaknite levo ali desno za vse podatke.
Aluminijasta konstrukcija in celični PC

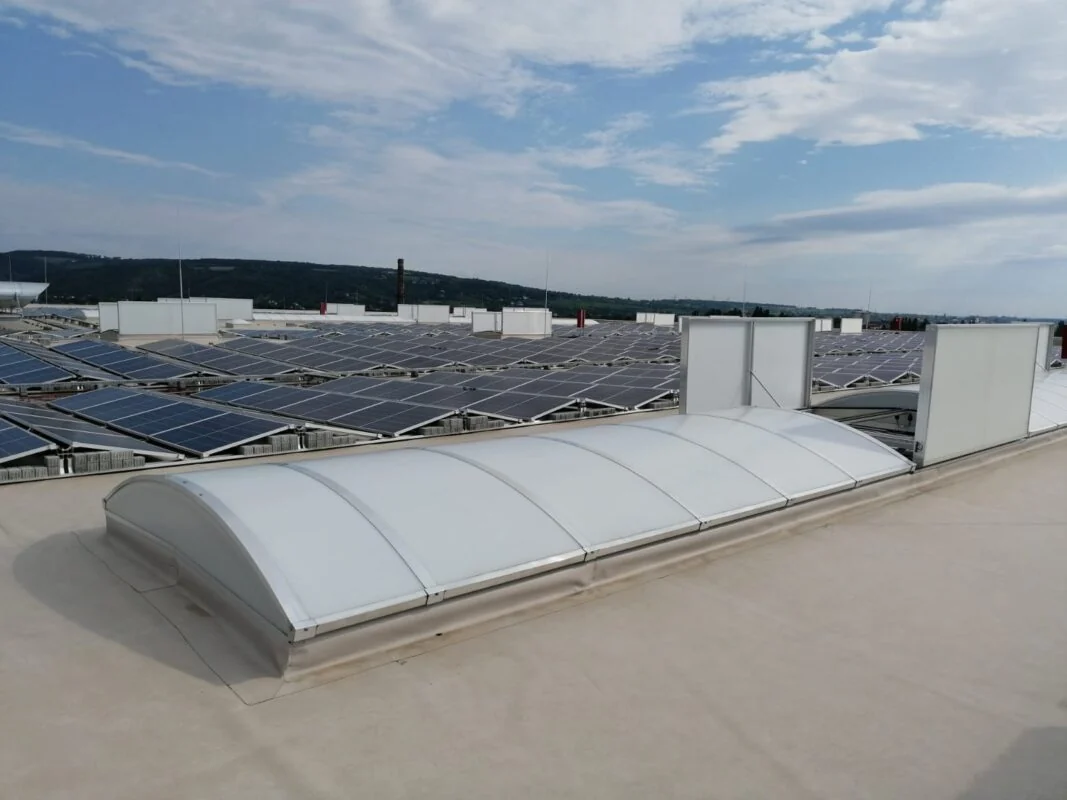

Ločni trak: večje odprtine in izbira polnila.
Nosilno konstrukcijo sestavljajo ekstrudirani aluminijasti profili. Ločena notranji nosilni in zunanji pokrivni profil zagotavljata termično ločitev po loku. UV-obstojno celično polikarbonatno polnilo izberemo glede na toplotne, svetlobne in projektne zahteve.
| Parameter | Kataloška izvedba |
|---|---|
| Širina strešne odprtine | 1.000–6.000 mm |
| Dolžina | Modularna; skupno dolžino in razdelitev potrdimo za projekt |
| Nastavni venec | Pocinkana kovina, raven ali poševen |
| Višina venca | 30–70 cm |
| Priprava izolacije | Do 10 cm |
| Površina | Standardno neobdelani aluminijasti profili; venec po dogovoru tudi RAL |
Na manjšem zaslonu tabelo pomaknite levo ali desno za vse podatke.
Primerjajte pet sestav polikarbonatnega polnila
| Polnilo | Ug | Odziv na ogenj | Rw |
|---|---|---|---|
| PC 10-5 | 2,5 W/m²K | B-s1,d0 | 17 dB |
| PC 16-7 | 1,8 W/m²K | B-s1,d0 | 20 dB |
| PC 10-5 + PC 10-5 | 1,25 W/m²K | B-s1,d0 | 18 dB |
| PC 16-7 + PC 10-5 | 1,04 W/m²K | B-s1,d0 | 20 dB |
| PC 16-7 + PC 16-7 | 0,95 W/m²K | B-s1,d0 | 20 dB |
Na manjšem zaslonu tabelo pomaknite levo ali desno za vse podatke.
Ug, Rw in odziv na ogenj so podatki navedenega polnila. Lastnosti celotnega vgrajenega traku so odvisne tudi od okvirjev, venca, spojev in izvedbe.
Za opisane ločne sisteme katalog navaja razvrstitev BROOF(t1) in preizkuse odpornosti proti padcu. Veljavnost dokumentacije preverimo za konkretno sestavo in dimenzije. Svetlobni trak ni predviden kot pohodna površina.
Povprašajte za ločni trakNamenska odpiralna rešitev

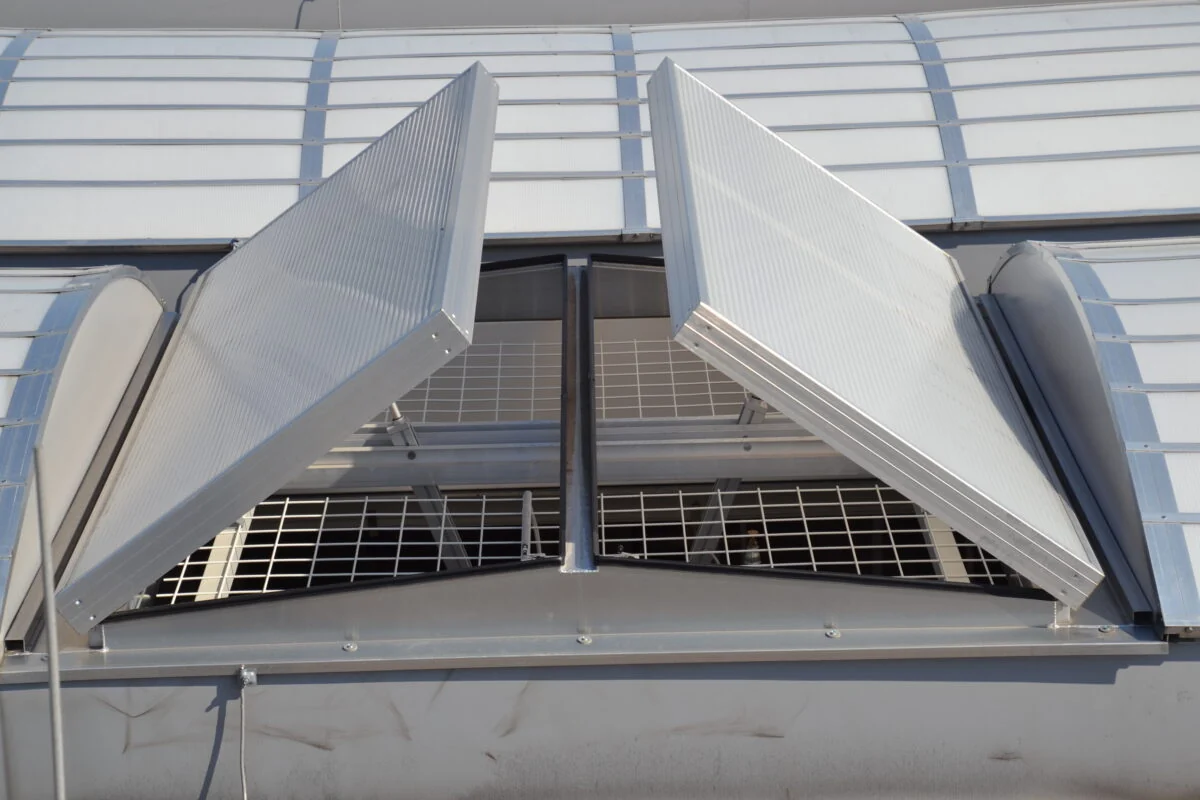

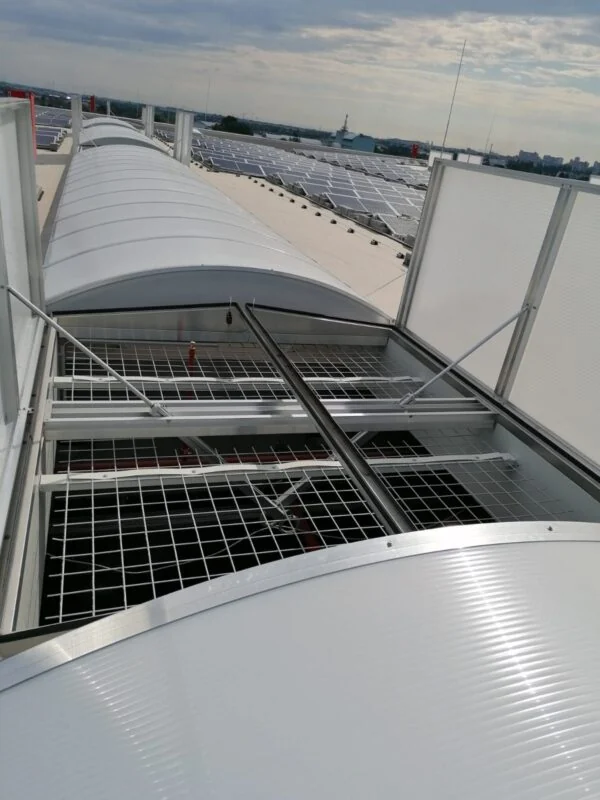

Svetloba, prezračevanje in dvojna loputa.
Dnevno prezračevanje ali požarna funkcija
Dvojna loputa združuje dovod dnevne svetlobe z namenskim odpiranjem. Različne oblike loput, prirobnic in podnožij prilagodimo vgradnji. Ohišje je iz korozijsko odpornega aluminija.
Za dnevno prezračevanje je predviden dvojni pnevmatski cilinder P2 ali električni pogon 230 V. Za požarno funkcijo je možna izvedba P2F s termično sprožitvijo ali namenski 24-V pogon.
| Parameter | Dvojna loputa |
|---|---|
| Širina odprtine | 1.000–2.500 mm |
| Dolžina odprtine | 1.000–3.500 mm |
| Kot odpiranja | Do 90° |
| Dodatna oprema | Mreža proti pticam ali mrčesu, zaščita pred padcem, izvedbe RAL – po konfiguraciji |
Na manjšem zaslonu tabelo pomaknite levo ali desno za vse podatke.
Polnila dvojne lopute iz kataloga
| Polnilo | Ug | Rw |
|---|---|---|
| PC 16-9 / PC 16-9 TG | 1,77 W/(m²K) | 20 dB |
| PC 25-7X / PC 25-7X TG | 1,4 W/(m²K) | 24 dB |
| PC 32-11 / PC 32-11 TG | 1,1 W/(m²K) | 21 dB |
| Alu-sendvič panel, izvedba 1 | 1,77 W/(m²K) | 39 dB |
| Alu-sendvič panel, izvedba 2 | 0,85 W/(m²K) | 39 dB |
Na manjšem zaslonu tabelo pomaknite levo ali desno za vse podatke.
Na voljo so enokomorni ter dvokomorni aluminijasti profili (TG). Alu-sendvič panel je neprosojen in ne prepušča dnevne svetlobe. Končno sestavo ter dokumentacijo uskladimo glede na zahteve projekta. Te vrednosti niso podatki celotne vgrajene naprave.
NODT je del požarne zasnove objekta. Navadno dnevno prezračevanje ni nadomestilo zanj; zahtevane površine, krmiljenje, napajanje in dokazila določimo za izbrano napravo.
Preverite podatke za načrtovanje sistema NODT →
Uskladite odpiranjeDetajli, ki odločajo pri uporabi
Sistem dopolnimo z vencem in opremo.
Priključek na streho
Venec in višino izberemo po končni strešni sestavi. Pri obnovi preverimo korozijo, pritrditev, izolacijo ter hidroizolacijski zaključek. Detajl priključitve na streho je del vgradne rešitve.
Več o nastavnih vencih →Upravljanje odpiranja
Posamično ali skupinsko krmiljenje, napajanje, tipala in aktiviranje določimo glede na namen. Pri dnevnem prezračevanju lahko predvidimo tipalo dežja in vetra.
Mreže in vzdrževanje
Zaščitne mreže in mreže proti pticam ali mrčesu morajo biti združljive z odpiranjem. Oprema ne sme onemogočiti predvidene funkcije elementa. Preglede in servis prilagodimo vgrajenemu sistemu.

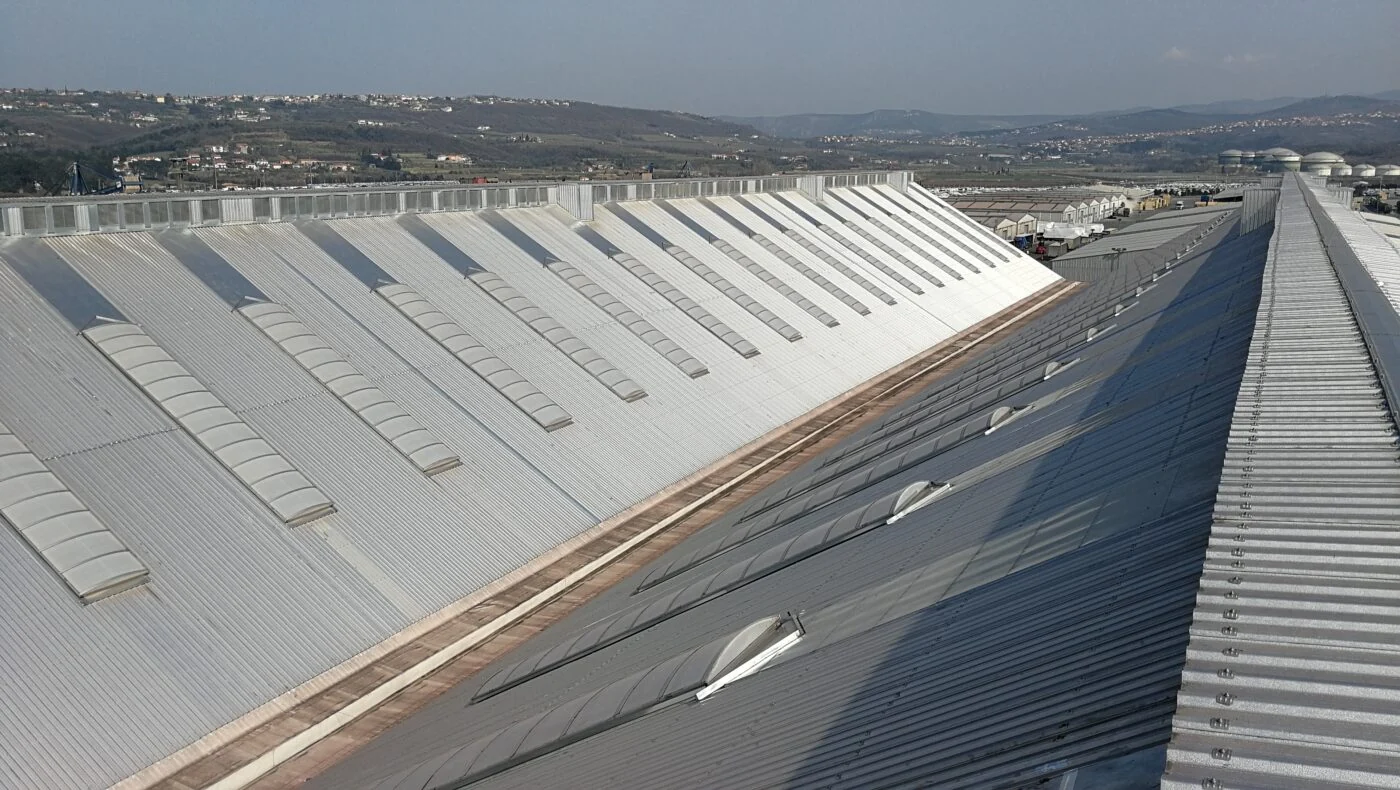

Izvedbe in detajli
Primeri svetlobnih trakov.
Fotografije prikazujejo različne izvedbe iz programa. Izbrani objekt potrebuje svojo uskladitev mer, polnila in opreme.
Izvedena sanacija · Šenčur
Sanacija svetlobnih trakov Cargo-partner.
Na objektu v Šenčurju je sanacija zajela 39 svetlobnih trakov, med njimi trakove dolžine do 60 m. Vgrajenih je bilo 1.300 m² 16-mm opalnih polikarbonatnih plošč Lexan. Rešitev vključuje tudi naravno prezračevanje.
Primer pokaže, da pri obnovi večje strešne površine skupaj obravnavamo polnilo, obstoječo konstrukcijo in odpiranje.
Preberite celotno referenco na kupole.net ↗Načrtujete podobno obnovo?
Pošljite število in približne mere trakov, fotografije obstoječega stanja, vrsto kritine ter opis težave. Navedite, ali želite ohraniti ali izboljšati prezračevanje.
Povprašajte za sanacijo →Dobava · montaža · vzdrževanje
Od novega traku do sanacije obstoječega.
Izvajamo dobavo, montažo ter dogovorjene preglede, vzdrževanje in sanacijo svetlobnih elementov. Pri menjavi polnila preverimo tudi profile, venca, pritrditve in odpiralne dele. Zamenjava polnila sama ne odpravi napake na drugem delu strešnega sistema.
- Opis objekta: lokacija, namen hale, novogradnja ali sanacija.
- Osnovne mere: število trakov, širina in skupna dolžina odprtin, skica in prerez strehe.
- Želena funkcija: dnevna svetloba, prezračevanje oziroma NODT.
- Izvedba in ponudba: potrditev polnila, opreme, dostopa, dobave in obsega del.
Če vseh podatkov še nimate, začnite s fotografijami in približnimi merami. Meritve na višini prepustite usposobljenemu izvajalcu. Končne mere potrdimo pred izdelavo.
Za vaš objekt
Kakšen svetlobni trak potrebujete?
Izberite izvedbo in namen; izbiro prenesemo v obrazec. Tam dopolnite mere, količino, kraj objekta in opis potrebe.
Skico ali fotografije lahko pošljete na info@pos-plastika.si. Za posebne izvedbe pripravimo ponudbo; svetlobni trakovi niso standardni artikli za neposredni spletni nakup.
Pred izbiro
Pogosta vprašanja o svetlobnih trakovih.
Ali se trak lahko vgradi na dvokapno streho?
Da, program vključuje rešitve za ravne in dvokapne strehe. Naklon, konstrukcijo, odprtino in detajl priključitve potrdimo za objekt.
Je dolžina svetlobnega traku neomejena?
Modularna zasnova omogoča sestavljanje daljših trakov. Skupno dolžino, razdelitev, nosilnost, odpiranje in vgradnjo je treba potrditi za konkreten projekt.
Lahko odpiranje dodamo pozneje?
Pri segmentnih sistemih je naknadna dograditev možna po preverjanju združljivosti. Pri NODT mora biti potrjena konfiguracija celotne naprave.
Ali lahko stopam po svetlobnem traku?
Svetlobni trak ni pohodna površina. Preizkus odpornosti proti padcu ne pomeni dovoljenja za hojo po njem.
Kaj najbolj vpliva na ceno?
Vrsta sistema, širina, skupna dolžina, polnilo, venec, odpiralni deli, krmiljenje in obseg montaže ali sanacije. Prevoz, dostop, demontažo ter zaključke strehe uskladimo v ponudbi.
Katero dokumentacijo dobim?
Dokumentacijo izberemo glede na dejansko dimenzijo, polnilo, pogon in namen. Ob povpraševanju navedite zahtevane načrte, izjave o lastnostih in morebitne požarne zahteve.
Podatki po programu POS plastika in katalogu Svetlobne kupole in trakovi, izdaja 2026. Končno dimenzijo, sestavo, opremo in pripadajočo dokumentacijo potrdimo v ponudbi.
